Con un esquema de colores negro y amarillo con un VRM que parece ser de 14 fases. El Socket está unido a tres ranuras PCI-Express 3.0 x16, tres PCIe, una ranura M.2 (32 Gbps), seis puertos SATA III 6.0 Gbps junto a tres SATA Express, un puerto Thunderbolt 3, conectividad USB 3.1 y una salida de pantalla en forma de HDMI 2.0.
Los más visibles es la adición de botones para overclocking, así como finalmente iluminación LED para la franja que divide el circuito de audio que no vimos en la generación con Chipsets 9-Series. Nuevamente, vale la pena destacar que también soporta Intel Thunderbolt 3.

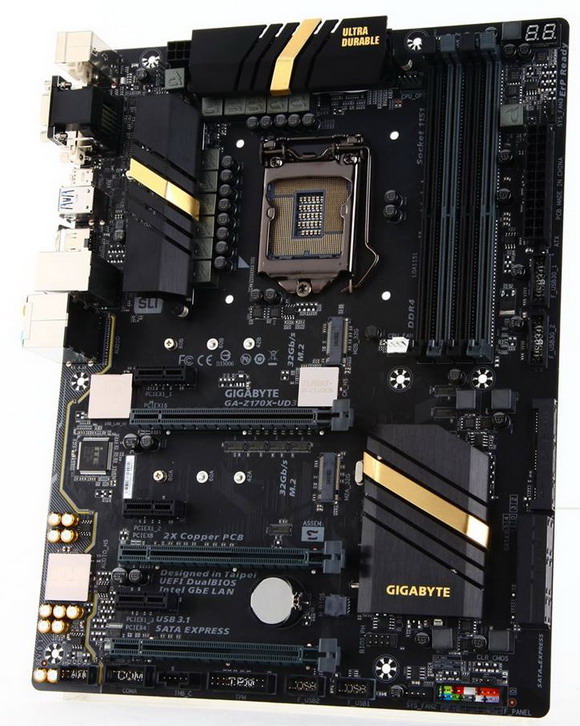

Llega con un diseño negro y dorado viendo como el socket LGA1151 hace uso de un VRM de 11 fases de alimentación unido a cuatro ranuras DIMM DDR4, tres ranuras PCI-Express 3.0 x16, tres ranuras PCIe x1, dos M.2 (32 Gbps), varios puertos SATA III 6.0 Gbos, SATA Express, HDMI 2.0, conectividad USB 3.1, y componentes Ultra Durable.
Trae un sistema de refrigeración muy básico para su VRM de 7 fases y, respecto al modelo anterior, pierde un M.2 y una ranura PCIe x1 para incorporar dos obsoletos PCI. Incluye una conexion de pantalla en forma de VGA junto al HDMI y la conectividad USB 3.1.
Es idéntica al modelo anteriormente mostrado pese a que indique que sirve para configuraciones SLI, ya que ambas lo son junto a configuraciones AMD CrossFire, por lo que en realidad las diferencias son desconocidas.
Sigue la misma tendencia, aunque incluye dos ranuras PCI-Express x16 junto a 2x PCIe y tres PCI. Se nota la pérdida de la calidad de audio al desaparecer el DAC de la placa base, y se conforma con la conectividad USB 3.0, respecto al USB 3.1 del resto de modelos.
Destaca por ser una placa base en formato Micro-ATX con un VRM de 5 fases, una ranura PCI-Express 3.0 x16, dos ranuras DIMM para memoria DDR4, una ranura M.2 (32 Gbps), Bluetooth 4.1, varios puertos SATA III junto a dos SATA Express, dos HDMI 2.0, doble conectividad Ethernet (Intel) soporte a USB Type-C, conectividd WiFi 802.11ac que alcanza velocidades de hasta 867 Mbps y Bluetooth 4.0, y hasta iluminación LED para la franja del audio.
GIGABYTE Z170X-Gaming G1
Rompe todos los esquemas con un diseño nunca visto por la compañía, gran cantidad de disipadores de aluminio unidos mediante un heatpipe de cobre, la posibilidad de ser refrigerados por agua, y una carcasa que esconde las conexiones traseras. Respecto a sus especificaciones, nos encontramos con un VRM de 23 fases de alimentación, cuatro ranuras DIMM DDR4, diez puertos SATA (tres de ellos SATA Express), cuatro ranuras de expansión PCI-Express 3.0 x16 para armar configuraciones mumlti-GPU 4-way SLi. junto a tres PCIe x1 y dos ranuras M.2 (32 Gbps), la inclusión de puertos USB 3.1, doble conectividad Gigabit Killer E2200, audio Sound Blaster ZxRi con 120 dBA SNR, y diversos botones que permiten su apagado, reinicio, overclock o desactivar las ranuras PCIe que no hagamos uso.
En otras cuestiones se habla que incluye una salida HDMI 2.0 que soporta resoluciones 4K@60Hz. De igual forma se localizará un puerto USB Type-C en el panel I/O. También viene con audio mejorado Creative Sound Blaster ZxRi, y tiene dos puertos LAN que usan un controlador Killer DoubleShot Pro x3.
Cabe mencionar que para el apartado visual, ahora la franja de LED que divide el circuito de audio se podrá personalizar con 7 colores.
se trata de una variante recortada, pese a ello sigue impresionando con un VRM de 14 fases de alimentación, ocho puertos SATA III 6.0 Gbps (4x SATA Express), tres ranuras PCI-Express 3.0 x16, tres PCIe x1, un M.2, integra la misma botonera, conectividad y que más decir, impresionantes.
Gigabyte Z170X-Gaming 7
Dotada del mismo socket LGA1151 respaldado del chipset Z170 unido a 4 ranuras DIMM DDR4, tres ranuras PCI-Express 3.0 x16, tres PCIe x1, una ranura M.2 (32 Gbps), tres puertos SATA Express, un puerto HDMI 2.0, conectividad USB 3.1 El audio ahora utiliza un controlador Realtek HD que entrega un SNR 115dB, mientras que para LAN sigue ofreciendo dos puertos LAN pero usando un controlador Intel y un Killer E2200. Cabe mencionar que también soporta Intel Thunderbolt 3 y grandes dotes de overclocking.
Gigabyte H170-Gaming 3
Dotada del mismo socket LGA1151 respaldado del chipset Z170 unido a 4 ranuras DIMM DDR4, tres ranuras PCI-Express 3.0 x16, tres PCIe x1, una ranura M.2 (32 Gbps), tres puertos SATA Express, un puerto HDMI 2.0, conectividad USB 3.1 El audio ahora utiliza un controlador Realtek HD que entrega un SNR 115dB, mientras que para LAN sigue ofreciendo dos puertos LAN pero usando un controlador Intel y un Killer E2200. Cabe mencionar que también soporta Intel Thunderbolt 3 y grandes dotes de overclocking.
GIGABYTE GA-Z170X-Gaming 5
Pasando a un modelo más básico se encuentra la GA-Z170X-Gaming 5. En este caso se aprecia que conserva las mismas opciones de almacenamiento M.2 y SATA Express. Las mayores diferencias se localizan en el apartado de expansión donde solo se aprecian tres slots PCIe 3.0 x16
Gigabyte Z170X-Gaming 3
Llega con un esquema de colores negro y rojo un modelo básico para overclockers con un sencillo VRM de 7 fases de alimentación pero bien refrigerado. Ofrece tres ranuras PCI-Express 3.0 x16, tres PCIe x1, dos mSATA, seis puertos SATA III 6.0 Gbps, dos SATA Express, la conectividadKiller E2200, puertos USB 3.1, interruptores para desactivar las ranuras PCI-Express que no usemos, la conectividad HDMI 2.0 y Thunderbolt 3.
La primera placa base con el chipset Intel H170 que vemos de la compañía, viendo como el socket LGA1151 está respaldado por un VRM de 7 fases de alimentación unido a cuatro ranuras DIMM DDR4 y a dos ranuras PCI-Express 3.0 x16 junto a dos PCIe x1, dos PCI y dos M.2 (32 Gbps). Integra ocho puertos SATA III 6.0 Gbps (2x SATA Express), un audio con 115 dB SNR, conectividad Ethernet Killer E2200, un puerto Thunderbolt 3.0, una conexión de pantalla en forma de HDMI 2.0 o el uso de puertos USB 3.1.
